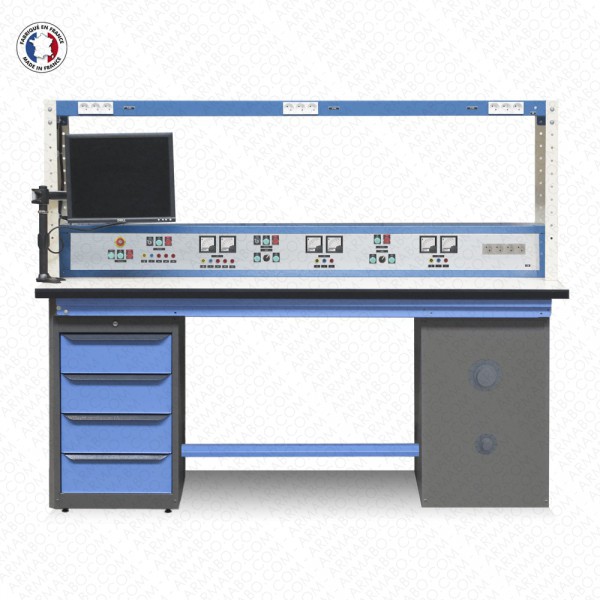

Établi de mesure avec caisson pied et étagère - Urphen

Structure métallique de base :

• Dimensions H850 x L2000 x P750 mm,

• 1 plan de travail Compatech,

• 1 caisson pied (nombre de tiroirs à configurer dans l’onglet « Personnaliser »),

• 1 étagère métallique (à configurer dans l’onglet « Personnaliser »),

• Châssis rigide fabriqué en tôle pliée 20/10^ème,

• 2 longerons métalliques pour le renfort de la structure et du plan de travail,

• 1 piètement métallique type échelle de hauteur 810 mm avec vérins de réglage sous piétements,

• 1 barre repose pied,

• 1 plan de travail Urphen,

• 1 rampe métallique avec façade PVC grise et trappe de maintenance en face arrière,

• Parties métalliques recouvertes d’une peinture époxy très résistante.

Configurateur :

Tous les caissons pieds sont de dimensions H810 x L450 x P645 mm.

Tous les caissons pieds et les caissons suspendus sont fabriqués en tôle d'acier d'épaisseur 12/10ème et sont équipés d’un système de fermeture à clé général.

Toutes les étagères sont fabriquées en en tôle d'acier d'épaisseur 12/10ème .

Caisson pied 4 tiroirs

• 4 tiroirs de hauteur 150mm

Caisson pied 5 tiroirs

• 1 tiroir de hauteur 50mm

• 2 tiroirs de hauteur 100mm

• 1 tiroir de hauteur 150mm

• 1 tiroir de hauteur 200mm

Caisson pied 6 tiroirs

• 6 tiroirs de hauteur 100mm

Caisson pied coffre

• 1 coffre de hauteur 600mm

Caisson suspendu 1 tiroir (en option)

• H100 x L450 x P645 mm,

• 1 tiroir de hauteur 100mm,

Caisson suspendu 2 tiroirs (en option)

• H395 x L450 x P645 mm,

• 2 tiroirs de hauteur 150mm

Caisson suspendu 3 tiroirs (en option)

• H495 x L450 x P645 mm,

• 1 tiroir de hauteur 100mm

• 2 tiroirs de hauteur 150mm

Caisson suspendu 4 tiroirs (en option)

• H495 x L450 x P645 mm,

• 4 tiroirs de hauteur 100mm

Caisson suspendu coffre (en option)

• H810 x L450 x P645 mm,

• 1 coffre de hauteur 400mm

Étagère simple 1 niveau

• H400 x L2000 mm

Étagère simple 2 niveaux

• H800 x L2000 mm

Rampe électrique composée de :

• 1 coup de poing d’arrêt d’urgence à clé 455,

• 1 disjoncteur 16A,

• 1 commande par Boutons poussoirs M/A,

• 1 alimentation 230V + N+T sur 2 blocs de 3 prises de courant,

• 1 alimentation 400V avec cde à clé sur douilles de sécurité,

• 1 alimentation de puissance 0-430VAC-5A ou 0-270VDC-10A sur douilles de sécurité,

(Redressement par pont de diodes PD3 avec radiateur de dispersion sur transformateur triphasé. Protection sur les sorties AC et DC par disjoncteur magnétothermique. Sélection des sources AC et DC par commutateur)

• 1 alimentation auxiliaire 0-250VAC-2,5A ou 0-250VDC-2,5A sur douilles de sécurité,

(Protection sur les sorties AC et DC contre les surcharges et les courts-circuits, commandes par bouton poussoir marche + voyant et arrêt, sélection des sources AC et DC par commutateur)

• 1 prise RJ45 (non câblée).

Configurateur rampe électrique :

Étagère électrique 1 niveau

• H400 x L2000 mm

• 2 blocs de 3 prises de courant 230V type N + T,

• 1 interrupteur disjoncteur 16A.

Étagère électrique 2 niveaux

• H800 x L2000 mm

• 4 blocs de 3 prises de courant 230V type N + T,

• 2 interrupteurs disjoncteur 16A.
