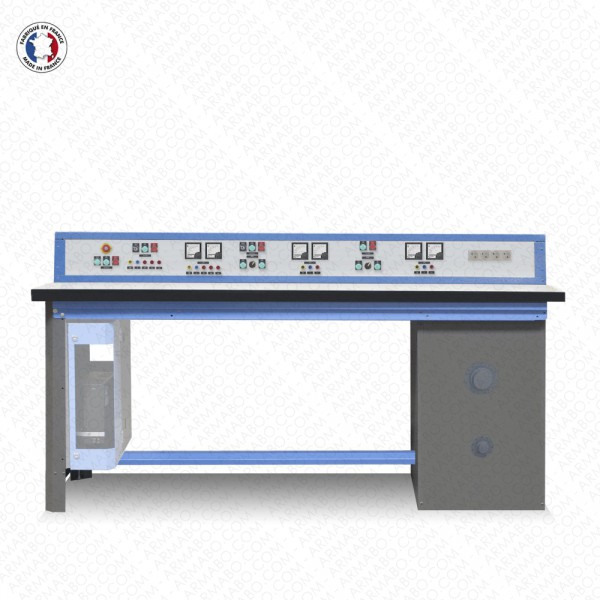

Établi de mesure simple ou avec caisson suspendu - Urphen

Structure métallique de base :

• Dimensions H850 x L2000 x P750 mm,

• 1 plan de travail Urphen,

• Châssis rigide fabriqué en tôle pliée 20/10^ème,

• 2 longerons métalliques pour le renfort de la structure et du plan de travail,

• 2 piètements métalliques type échelle de hauteur 810 mm avec vérins de réglage sous piétements,

• 1 barre repose pied,

• 1 plan de travail Urphen,

• 1 rampe métallique avec façade PVC grise et trappe de maintenance en face arrière,

• Parties métalliques recouvertes d’une peinture époxy très résistante.

Configurateur :

Tous les caissons suspendus sont fabriqués en tôle d'acier d'épaisseur 12/10ème et sont équipés d’un système de fermeture à clé général.

Caisson suspendu 1 tiroir (en option)

• H100 x L450 x P645 mm,

• 1 tiroir de hauteur 100mm,

Caisson suspendu 2 tiroirs (en option)

• H395 x L450 x P645 mm,

• 2 tiroirs de hauteur 150mm

Caisson suspendu 3 tiroirs (en option)

• H495 x L450 x P645 mm,

• 1 tiroir de hauteur 100mm

• 2 tiroirs de hauteur 150mm

Caisson suspendu 4 tiroirs (en option)

• H495 x L450 x P645 mm,

• 4 tiroirs de hauteur 100mm

Caisson suspendu coffre (en option)

• H810 x L450 x P645 mm,

• 1 coffre de hauteur 400mm

Rampe électrique composée de :

• 1 coup de poing d’arrêt d’urgence à clé 455,

• 1 disjoncteur 16A,

• 1 commande par Boutons poussoirs M/A,

• 1 alimentation 230V + N+T sur 2 blocs de 3 prises de courant,

• 1 alimentation 400V avec cde à clé sur douilles de sécurité,

• 1 alimentation de puissance 0-430VAC-5A ou 0-270VDC-10A sur douilles de sécurité,

(Redressement par pont de diodes PD3 avec radiateur de dispersion sur transformateur triphasé. Protection sur les sorties AC et DC par disjoncteur magnétothermique. Sélection des sources AC et DC par commutateur)

• 1 alimentation auxiliaire 0-250VAC-2,5A ou 0-250VDC-2,5A sur douilles de sécurité,

(Protection sur les sorties AC et DC contre les surcharges et les courts-circuits, commandes par bouton poussoir marche + voyant et arrêt, sélection des sources AC et DC par commutateur)

• 1 prise RJ45 (non câblée).
